Каркасная палатка (типа "Усеберг/Гокстад").

М.И.Петров.

Данная заметка представляет собой перевод незначительно сокращённой статьи об условно названных "палатках викингов", оригинал которой размещён на сайте датского клуба «ASK». Перевод приводится с разрешения автора статьи Олега Захарова (Oleg Zaсharov).


Находки рам для шатров в королевских погребениях Усеберга и Гокстада стали основой для реконструкции наиболее распространенных в сообществе палаток, которые получили наименование "A-frame". Фактически, корабельные шатры были адаптированы к "наземному" использованию: добавлены нижние горизонтальные планки и изменены размеры.

Рама, состоящая из 9 деталей образует двускатную конструкцию, которая обеспечивает натяжение полотна палатки. Торцевые части прикрепляются к каркасу завязками.

Конструкция палатки.

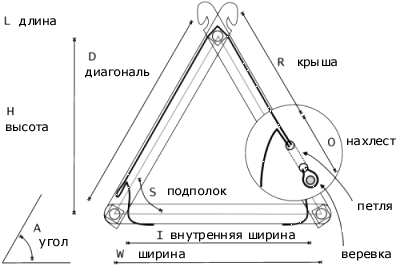

Каркасная палатка. Схема.

A угол Обычно составляет 45–60 градусов. Более крутая крыша лучше предохраняет от намокания, но при этом сокращается полезная площадь. Более пологая увеличивает пространство, но площадь под низкими краями не всегда может быть использована.
L длина Сшивается из нескольких кусков. Определяет внутреннюю длину с незначительными потерями (5-20 см) в зависимости от толщины досок.
D диагональ Рассчитана по осевым линиям рамы.
W ширина Рассчитана по осевым линиям рамы.
H высота Рассчитана по осевым линиям рамы.
R крыша Без учета нахлеста.
O нахлёст Верёвки, усиливающие канты, нужны для того, чтобы натянуть ткань палатки. Тоже самое усиление можно использовать по фронтальным частям. Также может быть использована для дополнительного "укрывания" края палатки.
S подполок Пришивается по всему периметру палатки. Комбинированная стенка и край "пола". Предохраняет от сквозняков.
I внутренняя ширина Более или менее полезная ширина внутреннего пространства.

Перед тем как рассчитать параметры палатки, определите, для чего вы её будете использовать и как вы собираетесь её транспортировать.

Желательно минимизировать продольные вибрации палатки. Для этого рекомендуется привязать веревки к вершинам рамы и использовать их в качестве растяжек.

Существует возможность поднять боковую сторону палатки. Поднятый кусок может поддерживаться двумя (или тремя) лёгкими шестами. Это дополнение потребует дополнительных верёвок и усиления.

Необходимо позаботиться о значительном перекрытии фронтальных деталей, чтобы увеличить внутреннее полезное пространство.

Расчет количества необходимой ткани.

Ниже приводится таблица, в которой содержатся общие указания. Расчетная ширина ткани - 1 метр (без припусков на швы). Длины в таблице указаны в метрах, площадь - в квадратных метрах. Латинские обозначения на рисунке и в таблице идентичны.

Можно рассчитать любую конфигурацию палатки. Формула для расчета:
Стороны - 2L(R + 2O + S).
"Двери" - 2.5(WH + IS).
Всего - сумма расхода на стороны и "двери".



A: L: D: W: H: R: O: S: I: Всего (м):

45

2.0

1.5

2.1

1.05

1.4

0.05

0.3

2.0

14

50

2.0

1.8

2.3

1.4

1.7

0.05

0.3

2.2

19

60

2.0

1.8

1.8

1.6

1.7

0.05

0.3

1.7

17

50

2.0

2.1

2.7

1.6

2.0

0.05

0.3

2.6

23

60

2.0

2.1

2.1

1.8

2.0

0.05

0.3

2.0

21

50

2.5

2.1

2.7

1.6

2.0

0.05

0.3

2.6

26

60

2.5

2.1

2.1

1.8

2.0

0.05

0.3

2.0

24

50

3.0

2.4

3.1

1.8

2.2

0.1

0.4

2.8

34

60

3.0

2.4

2.4

2.1

2.2

0.1

0.4

2.2

32

50

3.0

2.7

3.5

2.1

2.5

0.1

0.5

3.2

42

60

3.0

2.7

2.7

2.3

2.5

0.1

0.5

2.5

38

50

3.0

3.0

3.9

2.3

2.7

0.1

0.6

3.5

49

60

3.0

3.0

3.0

2.6

2.7

0.1

0.6

2.7

45

50

4.0

3.0

3.9

2.3

2.7

0.1

0.6

3.5

56

50

4.0

4.0

5.1

3.1

3.7

0.1

0.8

4.8

87

60

4.0

4.0

4.0

3.5

3.7

0.1

0.8

3.7

80
